二重管注漿工法介紹

二重管灌漿

1. 二重管注漿工法

二重管注漿工法是一種可用於不同地層、可灌注不同漿材,可靈活控制漿液固化時間的低壓灌注技術。在地層中多以@50cm順級或逆級灌漿間距,對地層進行擠壓、劈裂、脈狀侵入或封堵灌注。

二重管具有內、外管漿材分流,在管口才相互混和的特性,因此多採二徑式灌漿模式,配合瞬凝或緩凝漿材,控制漿液在地層中固化時間與推進距離,以達到地盤改良或湧水封堵的目的。

二重管灌漿工法

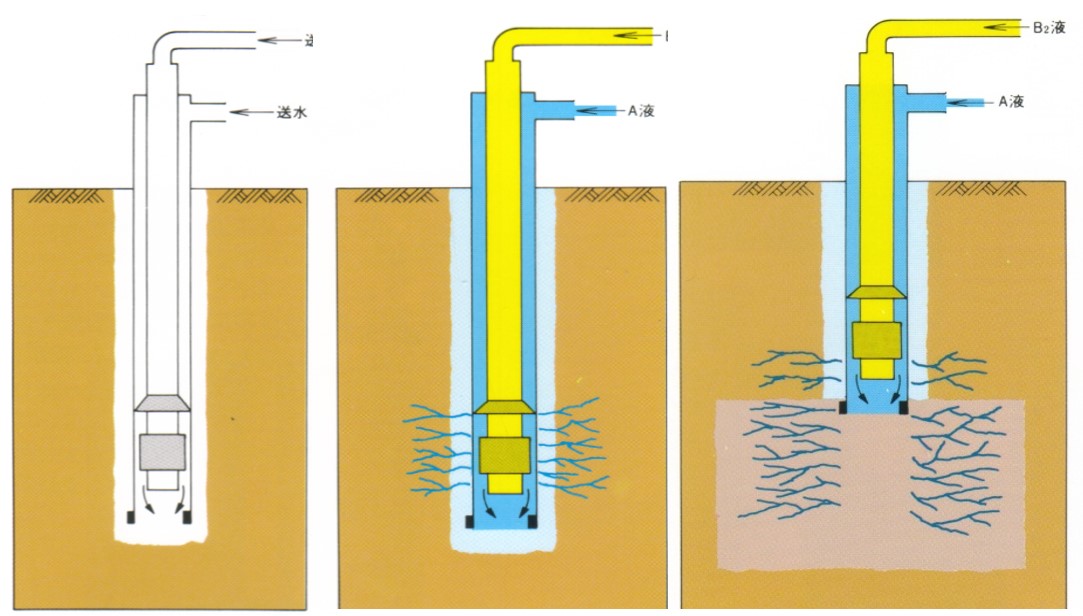

2. 二重管注漿應用方式二重管注漿應用方式

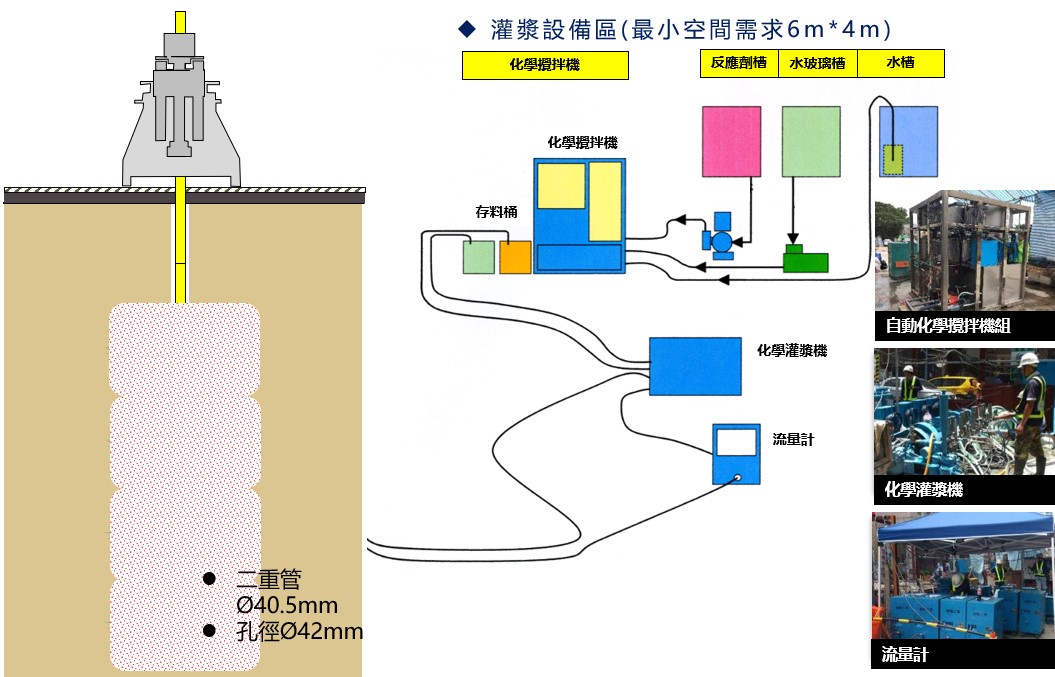

3. 二重管注漿設備組合

二重管注漿設備組合

4. 二重管注漿執行重點

  • 定位(位置與角度)
  • 使用清水鑽孔(洗孔)
  • 必要時可用鑽堡引孔
  • 送漿(內管腐蝕性或高比重漿材、外管非腐蝕性漿材)
  • 灌注瞬凝漿材封堵灌漿管周圍空隙及填充較大孔隙(防止短流)
  • 每隔50cm跳點灌注(依照設計)
  • 瞬、緩凝漿材間隔灌注(依照設計)
  • 即時觀測漿液壓力及流速(防止短流或漿液流入周邊地下空間或管道)
  • 即時觀測地表隆起(防止地表頂昇破壞)

二重管注漿執行重點

5. 二重管注漿優缺點

二重管注漿優點

  • 採用傳統鑽機進行鑽孔與灌注。
  • 可依需求分層灌注。
  • 同一位置可灌注不同種類漿材。
  • 可依改良目的選用漿材(SS、SSA、LW、FLW、CB、Cement)。
  • 可以進行垂直、水平或依設計角度灌漿。
  • 可以控制漿液固化時間。

二重管注漿缺點:

  • 灌漿機組較多,設備空間需較大。
  • 不適用於淺層灌漿(容易短流)。
  • 須由具備經驗人員操作(判釋漿液壓力與流速,即時應變)。

6. 二重管注漿主要設備

  • 傳統旋鑽機
  • 二重管(Ø40.5m)
  • 各類鑽頭
  • 發電機
  • 化學灌漿機(雙聯式)
  • 高速拌漿機
  • 慢速拌漿機
  • 儲料槽
  • 拌漿槽
  • 抽水泵
  • 檢測設備(比重、酸鹼度、固化時間)
  • 流量計
  • 壓力計
  • 自動記錄設備
  • 透水試驗設備
  • 放樣設備

二重管注漿主要設備

7. 二重管注漿常用材料

封堵:

  • 超瞬凝SSA化學漿材(長效、固化時間易控制、耐鹽鹼、有機質環境)
  • 瞬凝SSA化學漿材(長效、固化時間易控制、耐鹽鹼、有機質環境)
  • 瞬凝SS化學漿材(#3水玻璃漿材/短期使用)
  • 超瞬凝FLW水泥系漿材(長效、固化時間易控制、耐鹽鹼、強度高)
  • 瞬凝LW水泥系漿材(短期使用、強度高)

降低地層透水係數、地中隔幕:

  • 緩凝SSA化學漿材(長效、耐鹽鹼、有機質環境)
  • 緩凝SS化學漿材(#3水玻璃漿材/短期使用)

地盤改良:

  • 緩凝FLW水泥系漿材(長效、固化時間易控制、耐鹽鹼、強度高)
  • 緩凝LW水泥系漿材(短期使用、強度高)
  • 水泥漿材(長效、擠壓或脈狀改良、增加強度/無法控制固化時間)
  • CB漿-水泥皂土漿(長效、填充空隙/無法控制固化時間)

土汙整治:

  • 緩凝SSA化學漿(低滲透隔幕)
  • 瞬/緩凝SSA化學漿(防止短流/逸失)

8. 二重管注漿灌注方式

二重管注漿灌注方式

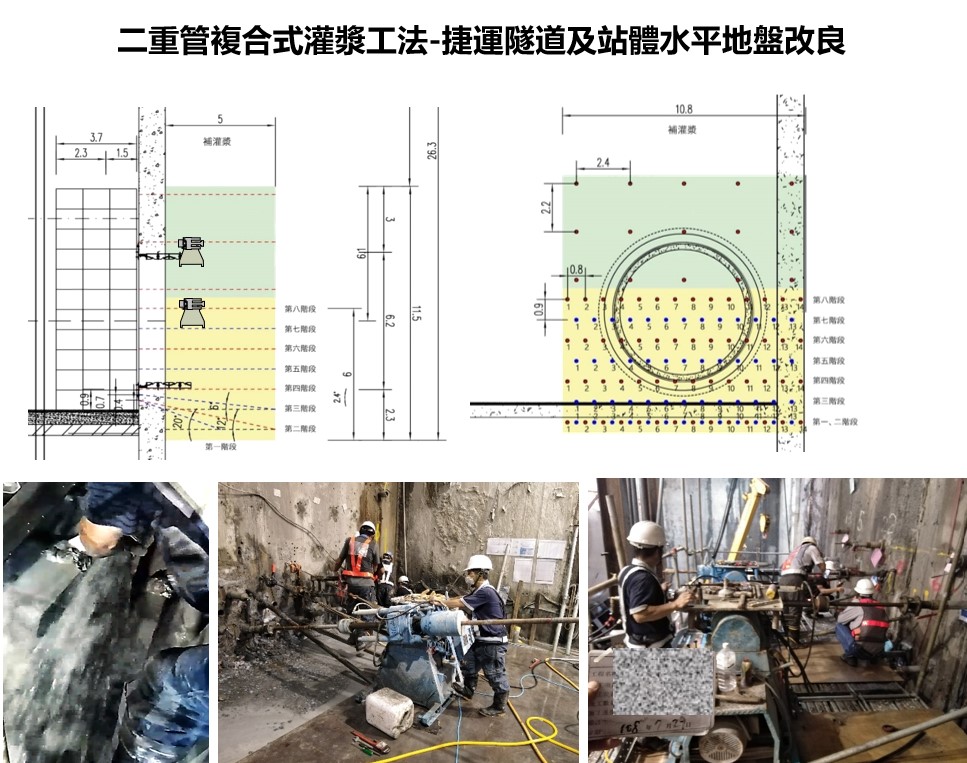

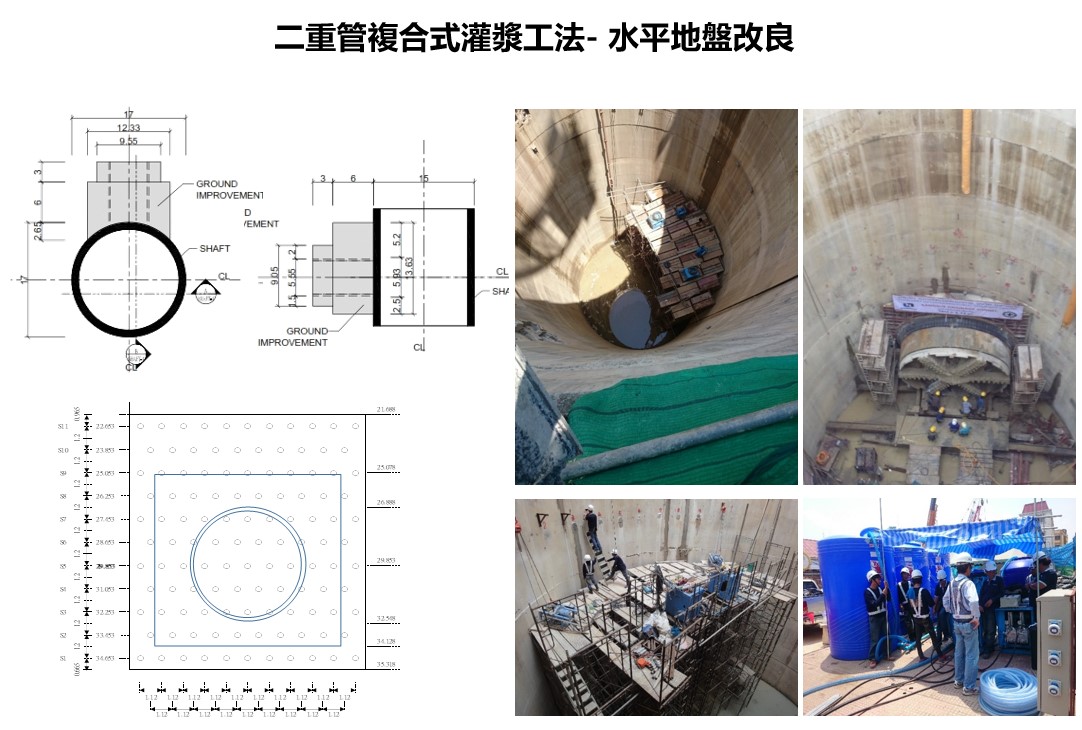

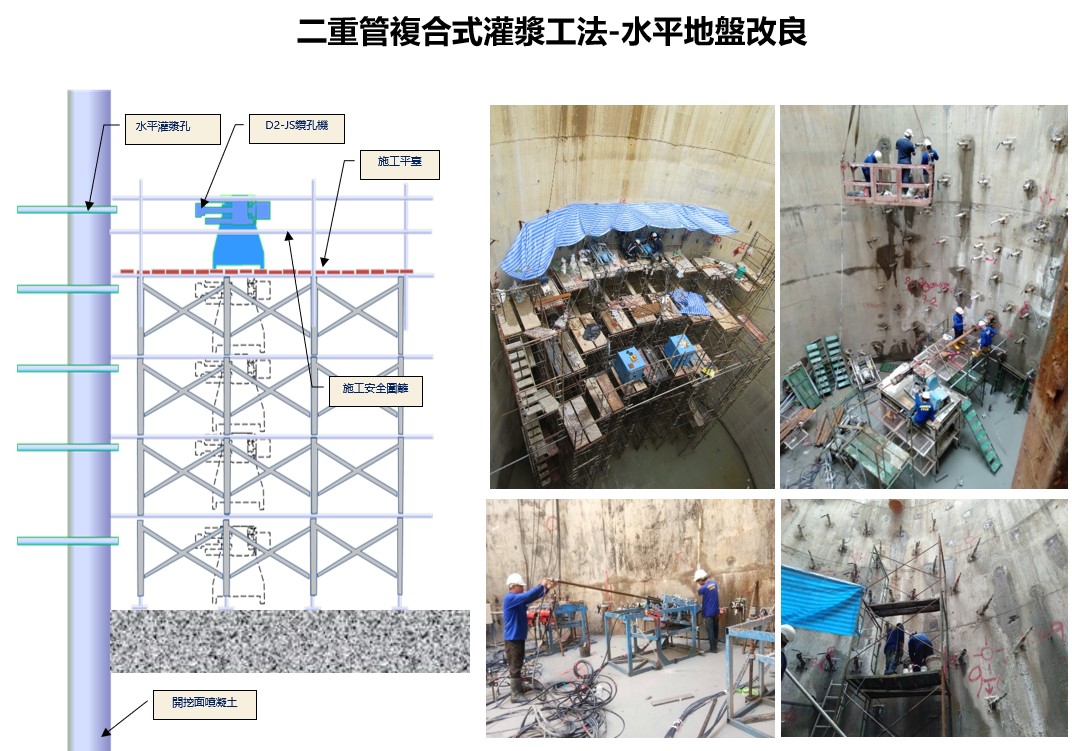

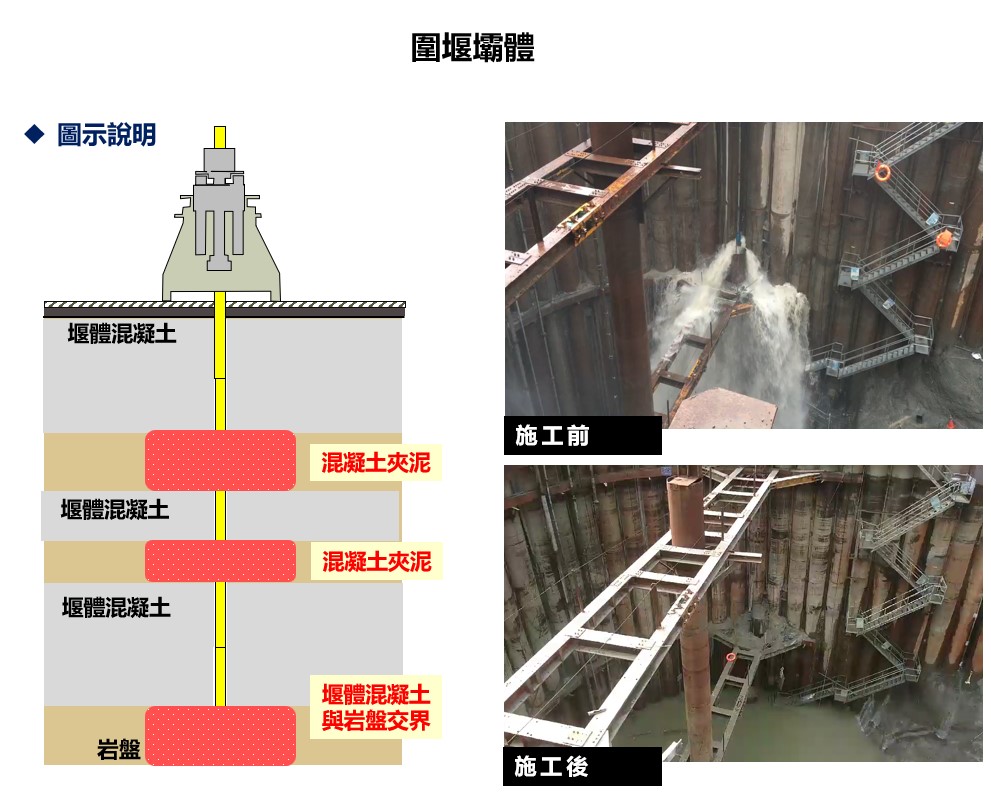

9. 二重管注漿案例
