山岳隧道擴挖段灌漿加固案例分享

山岳隧道擴挖段灌漿加固案例分享 – 破碎岩層灌漿固結與自鑽式岩栓加固

1.工程背景

灌漿 : 某舊有山岳隧道因功能需求,規劃於隧道內指定位置拆除襯砌擴挖並設置15m長避車彎。因為本區段隧道周邊岩層為節理發達的黑色夾綠色片岩,承辦單位原規劃採用6m長岩栓加固岩層以確保施工安全。但因岩栓貫入範圍岩盤過於破碎,無法達到設計拉拔強度,為使工程能夠順利進行,承辦單位緊急尋求專業廠商進行該區段岩盤固結灌漿,並配合岩栓施打工作。

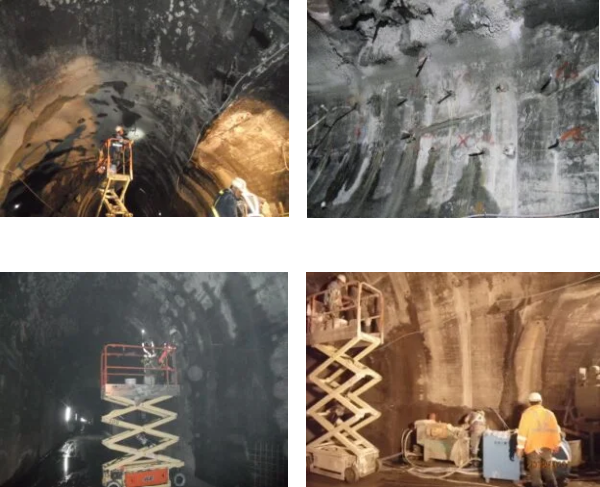

灌漿加固











2.解決方案

本公司於接受委託後,立即成立專案小組詳細研究本區域地質資料及各項試挖紀錄,並指派具備隧道施工經驗工程師到場勘查。透過各項資料研判,本區段岩盤節理十分發達且膠結不良,襯砌與岩盤間存在局部空洞,開挖過程若遭遇地下水脈,可能導致局部抽坍與破碎岩塊、岩碴崩落現象。為確實杜絕施工危害發生,擬定解決方案如下:

(1)襯砌背側空隙完整填充水泥砂漿,提升岩栓抗拔力。

(2)利用岩栓維護開挖過程岩層穩定性。

(3)破碎岩層固結灌漿,增加岩層完整性。

(4)利用自鑽式岩栓替代灌漿管灌注水泥漿固結岩盤。













3.施工設計

為節省施工時間同時防止已開挖位置發生抽坍現象,施工設計以降低工時、迅速發揮加固功能為目標,分別如下:

(1)利用速凝水泥填補試挖區噴凝土未確實封堵的襯砌空隙。

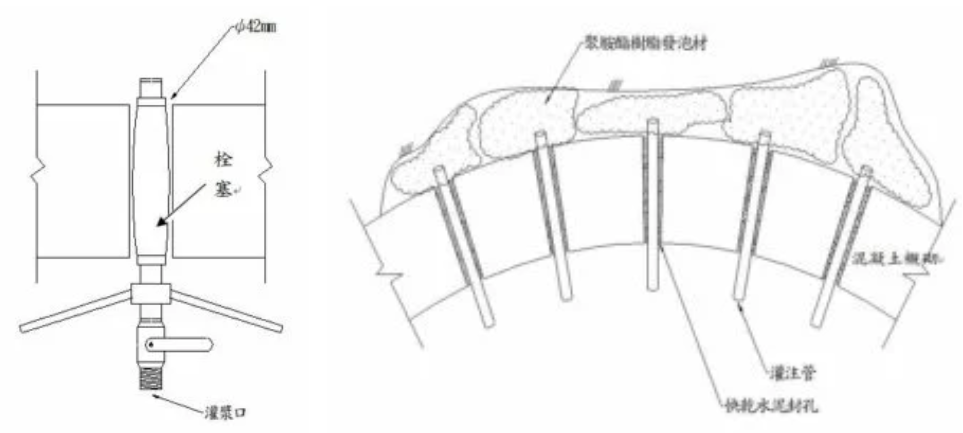

(2)定在擴挖區前後端分別設置孔徑42mm、間距50cm鑽孔,鑽入深度以穿透襯砌為原則,並於孔內安裝灌漿管後,以雙液型高膨脹倍率聚氨酯樹脂進行填充灌注,確實封堵襯砌後方空隙及較大岩盤裂隙,以防止擴挖段填充灌漿時漿材逸失。

(3)在擴挖段設置孔徑42mm、間距200cm鑽孔,鑽入深度以穿透襯砌為原則,並於孔內安裝灌漿管、排氣管及迴漿管後,以W/C=1的水泥砂漿進行填充灌注,確實封堵襯砌後方空隙及較大岩盤裂隙。

(4)考慮擴挖區岩層極為破碎容易造成坍孔,採用自鑽式岩栓替代傳統岩栓。岩栓分為上下2排,貫入長度6m、間距0.75m,分2階段跳孔安裝及灌注固定漿材。

(5)因為岩栓貫入範圍正是必須進行固結灌漿的破碎岩盤,因此進行岩盤固結灌漿時設計採用自鑽式岩栓空腔,一併進行岩盤固結灌漿。灌漿時配合岩栓設置順序,採取2階段跳孔灌注,以達到岩盤縫隙完整填充的排氣、迴漿效果。固結灌漿採用W/C=1的純水泥漿,出口壓力不大於500kPa。

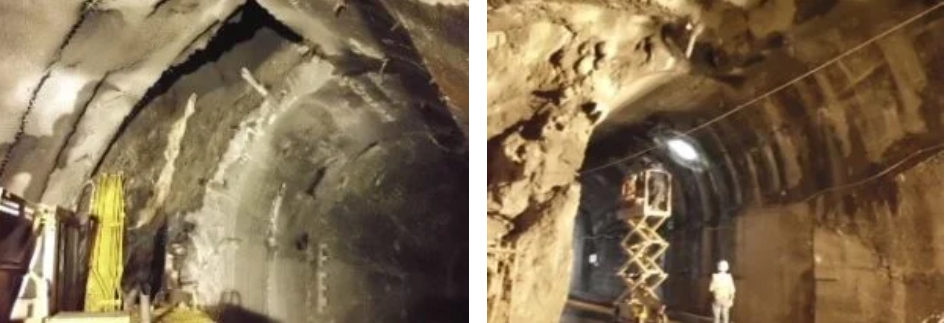

隧道擴挖























 4.施工過程

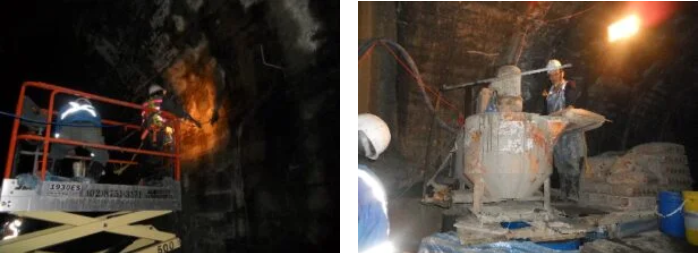

由於本工程施工時間緊迫,加上隧道內作業假設性工程較為繁瑣,施工期間採取日夜分班執行,以期在最短時間內完成交付工作。施工過程尚屬順利,惟於水泥砂漿填充灌注過程,因為現場作業條件較差,近端作業困難,因此偶有塞管及灌漿機過度損耗情況發生。

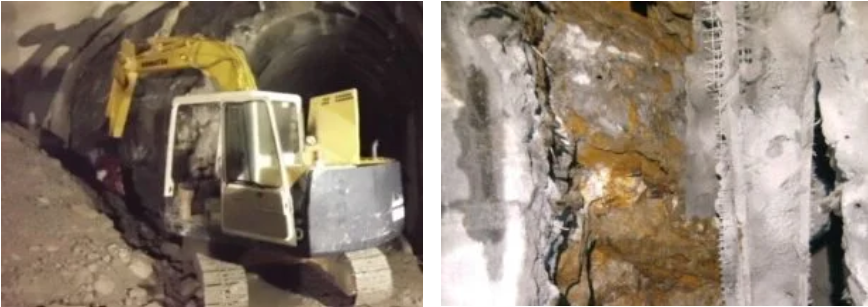

灌漿













5.執行成果

因為本工作隸屬先期工程,在尚未完成岩栓打設、固結灌漿及漿材養護完成前,為顧及作業安全,其他工項無法開展,各單位人員均感壓力沉重。所幸在承辦單位全力協助下,本公司在無大幅延遲工期的情況下順利完成預定工作。經主管單位驗收確認,襯砌背側縫隙及破碎岩層均確實填封加固完成,岩栓拉拔試驗結果符合設計要求後,將現場交還承辦單位進行後續擴挖工作,順利完成山岳隧道擴挖段灌漿加固工作。
