เทคโนโลยีการปรับปรุงดินโดยการอัดฉีดเพื่อป้องกันโครงสร้างดินในระยะใกล้เคียง

เทคโนโลยีการปรับปรุงดินโดยการอัดฉีดเพื่อป้องกันโครงสร้างดินในระยะใกล้เคียง

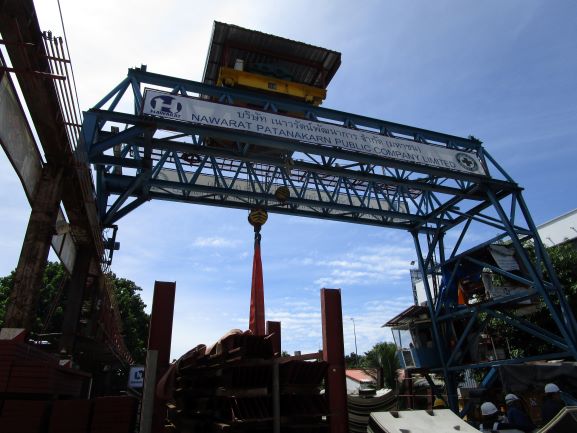

การป้องกันการก่อสร้างแขวนแกนดิ่งที่อยู่ใกล้กับอุโมงค์ใต้ดิน

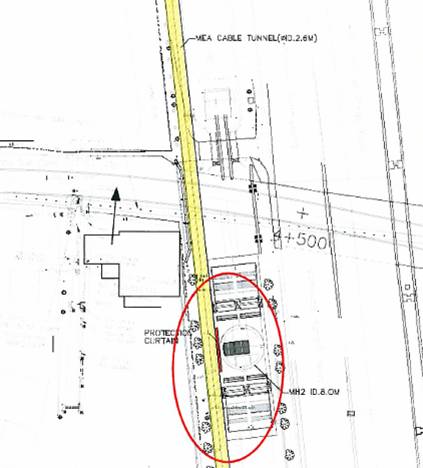

1. พื้นหลังโครงการ

การปรับปรุงดินโดยการอัดฉีด: กรุงเทพฯ, ซึ่งเป็นเมืองหลวงของประเทศไทย, มีน้ำท่วมหนักมากในช่วงฤดูฝน ในปีหลัง ๆ นี้, โครงการอุโมงค์ป้องกันน้ำท่วมของกรุงเทพมหานครได้ส่งเสริมการสร้างอุโมงค์ระบายน้ำใต้ดินขนาดใหญ่ในกรุงเทพเพื่อบรรเทาปัญหาน้ำท่วมในช่วงฤดูฝนอย่างต่อเนื่อง ในนั้น, อุโมงค์ TBM แนวตั้งจะอยู่ห่างจากอุโมงค์สายไฟขนาดใหญ่ของ MEA ที่มีอยู่เพียงประมาณ 0.68 เมตร เพื่อป้องกันการเปลี่ยนรูปและการทำลายของอุโมงค์สายไฟในระหว่างการก่อสร้างแขวนแกนดิ่ง, ผู้เชี่ยวชาญในอุตสาหกรรมได้รับมอบหมายโดยเฉพาะเพื่อพัฒนามาตรการป้องกันร่วมกัน

Grouting Improvement

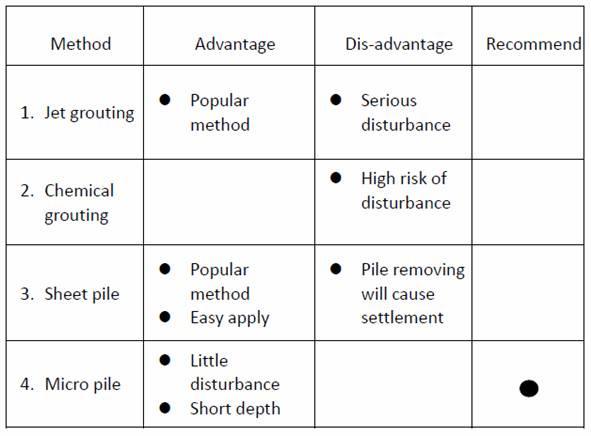

2. วิธีการแก้ไข

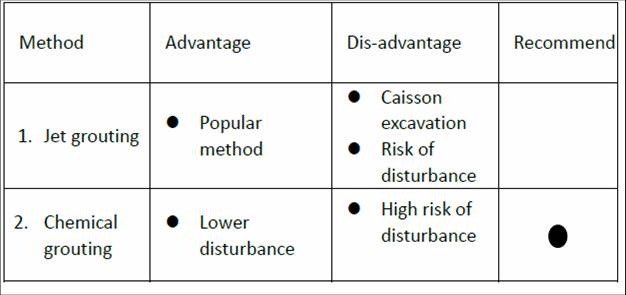

มาตรการป้องกันการขุดสลักดินประเภทดั้งเดิมมักจะใช้เสาคอนกรีตที่อัดฉีดด้วยแรงดันสูงเพื่อปรับปรุงพื้นที่ดินในท้องที่ที่กำหนด ความแข็งแกร่งของส่วนผสมของดินและซีเมนต์หลังจากการเป็นขรุขระจะลดแรงดันดินที่ทำงานและการเปลี่ยนรูปด้านข้างของการสร้างดิน

อย่างไรก็ตาม, เนื่องจากพื้นที่ปรับปรุงดินอยู่ใกล้กับอุโมงค์ที่มีอยู่แล้ว, และแขวนแกนดิ่งจะถูกก่อสร้างด้วยวิธีการก่อสร้างแขวน, จึงต้องป้องกันการอัดฉีดด้วยแรงดันสูงที่อาจทำให้เกิดการรบกวนชั้นดินซึ่งส่งผลกระทบต่อความปลอดภัยของท่อที่มีอยู่ นอกจากนี้, การก่อสร้างแขวนก็ต้องป้องกันไม่ให้ถูกบล็อกหลังจากซีเมนต์เป็นขรุขระ

หลังจากการประเมิน, จึงตัดสินใจใช้ไมโครไพล์ชิดกันในท้องที่ขุดแขวนและสำหรับสิ่งแวดล้อม; วิธีการปรับปรุงที่ตั้งด้วยการอัดฉีดซีเมนต์เคมี FLW (SSA+Cement) ทั้งหมดเพื่อปกป้องความปลอดภัยของอุโมงค์สายไฟที่มีอยู่

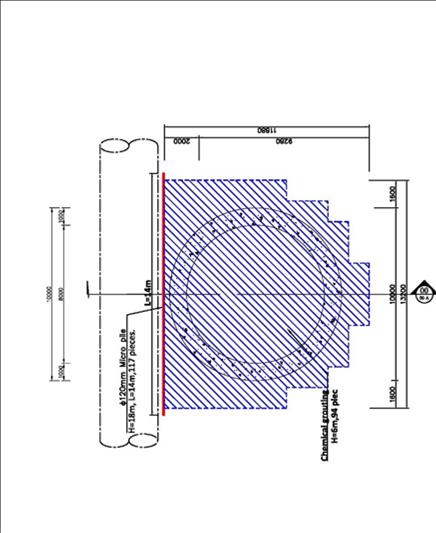

3. การออกแบบงาน

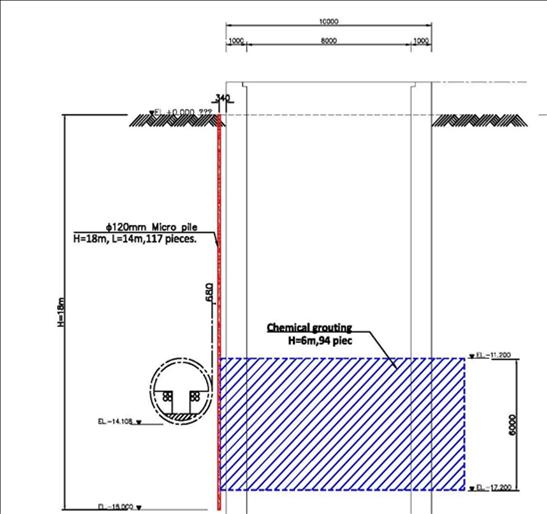

เส้นผ่าศูนย์กลางของอุโมงค์สายไฟ MEA ที่ต้องได้รับการป้องกันโดยโครงการนี้อยู่ที่ประมาณ 3.0 เมตร, ขอบล่างของอุโมงค์อยู่ที่ GL-14.6 เมตร, และดินรอบ ๆ เป็นชั้นดินเหนียว

ไมโครไพล์ป้องกันใช้เสาน้ำมันซีเมนต์ขนาดเส้นผ่าศูนย์กลาง 150 มม. และความลึกของการเจาะอยู่ที่ 18 เมตร การขยายเสริมเหล็ก D32 ที่ติดตั้งไว้มีการออกแบบเป็นแบบแนวเดียวที่แน่นแน่น ความยาวที่กระจายอยู่ที่ 14 เมตร และตำแหน่งศูนย์กลางถูกตั้งไว้ในศูนย์กลางของอุโมงค์สายไฟและแขวนแกนดิ่ง

การปรับปรุงดินโดยการอัดฉีดซีเมนต์เคมี FLW สำหรับการอัดฉีดแยกแรงบีบอัดเพื่อเพิ่มความแข็งแกร่งของชั้นดินเหนียว ความลึกของการเทซีเมนต์อยู่ที่ GL-12.7m~18.7m; ความกว้างอยู่ที่ 13 เมตร, และระยะการปรับปรุงที่ตั้งขยายออกจากข้างของไมโครไพล์ประมาณ 12 เมตร, กระจายอยู่ในลวดลายที่เป็นตาราง ส่วนหลัง 1/3 ของหัวข้อขยายให้ใช้การออกแบบลดขั้นเพื่อช่วยให้เจ้าของประหยัดค่าใช้จ่ายในการทำงาน















grouting

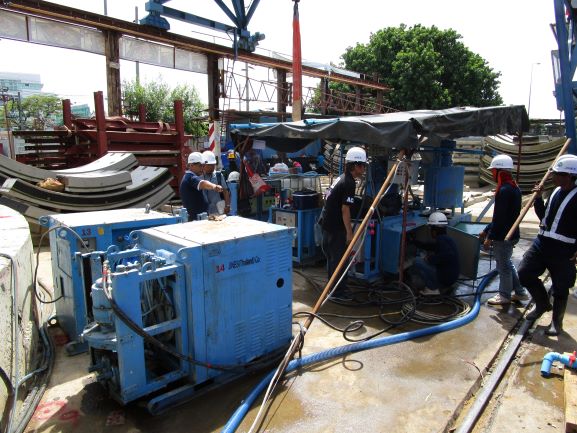

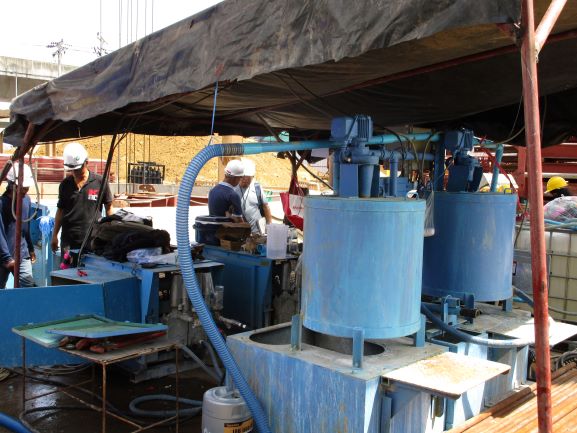

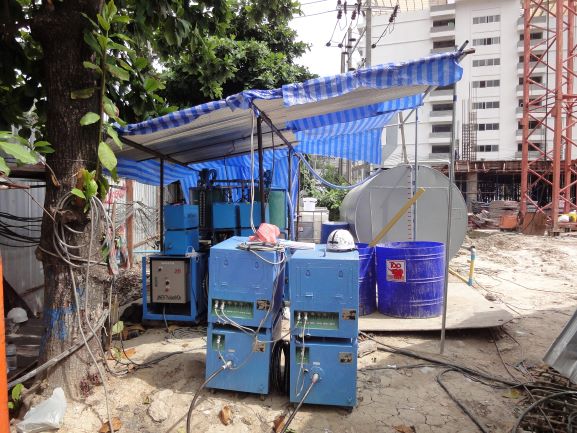

    4. กระบวนการทำงาน

เนื่องจากท่อบนผิวดินที่ตื้น ๆ ในโครงการนี้ค่อนข้างง่าย พื้นที่งานเดิมเป็นสถานที่ที่กำหนดไว้สำหรับแกนดิ่ง และสถานที่ทำงานและสถานที่อุปกรณ์ง่ายต่อการตั้งค่า ทุกอย่างไปได้ด้วยดี หลังจากที่การอัดฉีดซีเมนต์เสร็จสิ้น การทดสอบการซึมซากของพื้นที่ที่ได้รับการปรับปรุงได้ถูกดำเนินการตามสัญญา ผลการทดสอบทั้งหมดตรงกับข้อกำหนดของการออกแบบที่มีสัมประสิทธิ์ซึมซาก (k)<10-5cm/sec.













Grouting Improvement

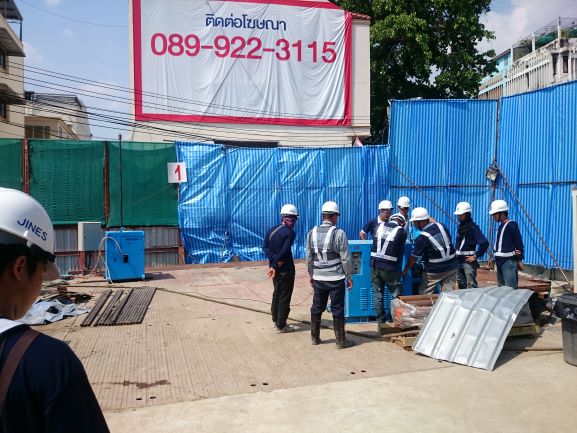

5. ผลลัพธ์

หลังจากทำการอัดฉีดตามแบบของการออกแบบ ก่อนหน้านี้ ก็เริ่มดำเนินการก่อตั้งแกนดิ่งแบบแขวน ระหว่างกระบวนการก่อสร้าง การติดตามความยุบตัวและการบิดงอของผิวของอุโมงค์พบว่า การบิดงอของอุโมงค์สายไฟ MEA ที่ได้รับการป้องกันน้อยกว่าการบิดงอที่ออกแบบไว้เพื่อความปลอดภัย การก่อตั้งแกนดิ่งแบบแขวนและการปรับปรุงสถานที่ป้องกันที่ติดกับอุโมงค์ที่มีอยู่สำเร็จอย่างปลอดภัย
