เทคโนโลยีการเสริมความแข็งแกร่งด้วยการสร้างผนังคอนกรีต (Grout Curtain) ในโซนหินแตกของอุโมงค์น้ำในอ่างเก็บน้ำ

เทคโนโลยีการเสริมความแข็งแกร่งด้วยการสร้างผนังคอนกรีต (Grout Curtain) ในโซนหินแตกของอุโมงค์น้ำในอ่างเก็บน้ำ

การเสริมความแข็งแกร่งผนังคอนกรีตในชั้นหิน

1. พื้นหลังโครงการ

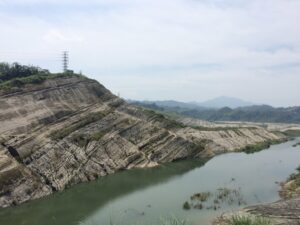

ผนังคอนกรีต : อุโมงค์น้ำส่งเสริมเพิ่มเติมที่อ่างเก็บน้ำถูกเชื่อมต่อกับอุโมงค์นำน้ำที่มีอยู่แล้ว ในส่วนของท่อที่มีการเอียง มีพื้นที่ของหินที่แตกประมาณ 9.5 เมตร และมีการพัฒนาของรอยต่อ

เพื่อรับรองความปลอดภัยระยะยาวของอุโมงค์หลังจากการสร้างเสร็จ หน่วยงานที่ออกแบบได้วางแผนที่จะดำเนินการเสริมความแข็งแกร่งด้วยการอัดฉีดคอนกรีตในส่วนนี้ เนื่องจากการออกแบบเป็นการวางแผนล่วงหน้า วิธีการก่อสร้างจะถูกปรับเปลี่ยนตามสถานการณ์ที่เกิดขึ้นจริงหรือคำแนะนำของลูกค้า

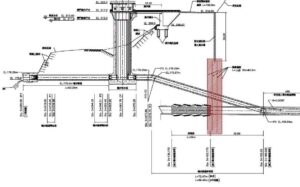

STRATUM 斜管段中約有9.5m範圍岩性破碎、節理發達









2. วิธีการแก้ไข

เนื่องจากเป็นโครงการที่มีการออกแบบล่วงหน้า บริษัทได้ปฏิบัติตามข้อกำหนดในการออกแบบด้วยการนำแผนการทำงานต่อไปนี้มาใช้ :

(1) ทำการทดสอบแรงดันน้ำโดยการขุดหลุมบาดาลในแต่ละขั้นตอนเพื่อกำหนดสัดส่วนของวัสดุคอนกรีตที่จะใช้อัดฉีด

(2) แบ่งช่วงของการอัดฉีดคอนกรีตเป็นหลายชุดและหลุมบาดาล และใช้วิธีการอัดฉีดด้วยวิธีที่มีเส้นผ่าศูนย์กลาง 1 ในการอัดฉีด เพื่อให้สามารถเติมเต็มรอยต่อหิน รอยแตก และหลุมบาดาลในช่วงการเสริมความแข็งแกร่งเพื่อสร้างผนังกันน้ำที่ต่อเนื่อง

(3) ใช้การทดสอบรั่วซึม (ทดสอบ Lugeon / ทดสอบแผ่นหิน) เพื่อยืนยันการซึมผ่านน้ำของทรายหินหลังจากการอัดฉีดในแต่ละช่วงของหลุมบาดาล

(4) ถ้าผลการทดสอบมากกว่า 5 Lugeon ในช่วงของหลุมบาดาล จะเพิ่มการอัดฉีดและการทดสอบ จนกว่าจะตรงตามข้อกำหนดในการออกแบบ

Grout Curtain Grout Curtain











3. การออกแบบงาน

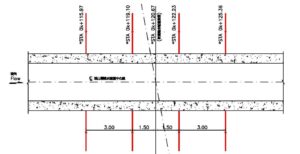

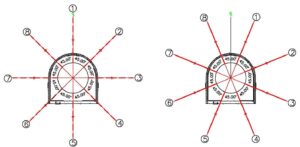

สำหรับส่วนของท่อเอียงของอุโมงค์ส่งน้ำที่มีความยาวประมาณ 9.5 เมตร ต้องตั้ง 4 วงของการอัดฉีดคอนกรีต และแต่ละวงมี 8 รูอัดฉีดที่มีระยะห่าง 3 เมตร

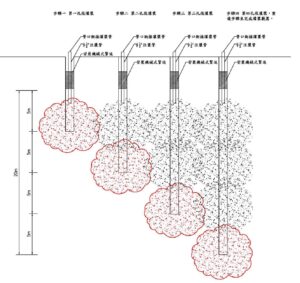

หลุมบาดาลในวงที่อยู่ติดกันจะเป็นลำดับคู่คี่ และแต่ละรูมีความลึกลงไปในรูปแบบหิน 20 เมตร การขุดและการอัดฉีดจะดำเนินการโดยวิธีการอัดฉีดระยะล่าง และความลึกของการอัดฉีดที่ 20 เมตรจะแบ่งเป็น 4 ช่วงของหลุม และแต่ละช่วงของหลุมมีความยาว 5 เมตร

วัสดุอัดฉีดที่ใช้คือคอนกรีต และสัดส่วนของวัสดุอัดฉีดจะถูกกำหนดตามผลทดสอบแรงดันเทียบกับตารางด้านล่าง อย่างไรก็ตาม หากแรงดันการอัดฉีดหรือปริมาณผิดปกติ สามารถเพิ่มหรือลดตามสภาวะจริงได้







每孔段長度5m分階鑽灌施工灌漿深度20m內區隔為4個孔段









GROUTING













4. กระบวนการทำงาน

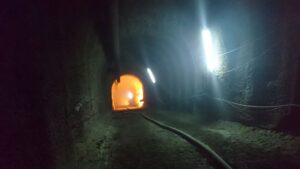

สถานที่ก่อสร้างโครงการนี้ตั้งอยู่ในท่อเอียงของอุโมงค์ส่งน้ำที่สร้างใหม่ อุโมงค์นี้มีแต่ระบบสนับสนุนและโครงสร้างคอนกรีตเบื้องต้น

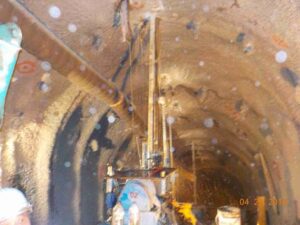

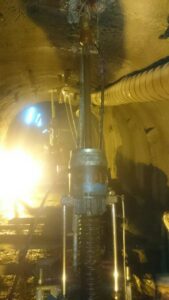

นอกจากการปรับแนวทางการดำเนินการให้เหมาะสมตามสภาวะของหินจริงในระหว่างกระบวนการก่อสร้างแล้ว ยังต้องติดตั้งแพลตฟอร์มงานจำนวนมากและมาตรการป้องกันความปลอดภัยที่เข้มงวดและต้องจัดทำแผนปฏิบัติการตอบสนองความปลอดภัยเพื่อให้แน่ใจว่าพนักงานจะปลอดภัย ในการจัดเรียงสถานที่ทำงาน อุปกรณ์ขนาดใหญ่เช่น เครื่องกำเนิดไฟฟ้า ตัวผสม และอุปกรณ์สูบถูกติดตั้งที่ด้านล่างของปากทุ่ง และเพียงเครื่องเจาะและท่ออัดฉีดที่ยืดออกไปยังตำแหน่งการกรองเพื่อสะดวกในการจัดตารางงานที่ยืดหยุ่น

เนื่องจากระดับของการแตกหินมีความแตกต่างกันเล็กน้อยในระหว่างการเท สัดส่วนของคอนกรีตอัดฉีดถูกปรับเป็นอัตราส่วนน้ำและซีเมนต์ระหว่าง 0.4 ถึง 4 ตามสภาพจริง แรงดันการอัดฉีดที่รูบาดาลไม่เกิน 2000kPa และใช้แรงดันการฉีดและเวลาอัดฉีดต่อเนื่องที่มี

5. ผลการดำเนินงาน

กระบวนการอัดฉีดซีเมนต์สามารถดำเนินไปได้อย่างราบรื่น โดยมีการรั่วซึมของซีเมนต์ในบางพื้นที่จากรูฉีดที่อยู่ใกล้กัน แต่สามารถจัดการปิดกั้นได้อย่างเหมาะสม ทำให้กระบวนการอัดฉีดซีเมนต์สามารถดำเนินไปถึงสิ้นสุดอย่างสมบูรณ์

หลังจากที่การฉีดซีเมนต์ตามแต่ละระยะได้ดำเนินการเสร็จสิ้น บริษัทของเราได้เรียกผู้เชี่ยวชาญที่ได้รับมอบหมายเพื่อทำการทดสอบการรั่วซึมที่เกิดขึ้นในพื้นที่ที่ได้รับการฉีดซีเมนต์ หลังจากที่ได้รับการยืนยันว่าความสามารถในการของชั้นหินที่ได้รับการฉีดซีเมนต์ของผ้าม่านสามารถตรงตามความต้องการ สถานที่จึงได้รับการส่งมอบให้กับหน่วยก่อสร้างเพื่อดำเนินการต่อ นี่คือการเสริมความแข็งแรงของผ้าม่านหินที่สำเร็จด้วยดี
