潛盾豎井內水平注漿地盤改良技術

潛盾豎井內水平注漿地盤改良技術

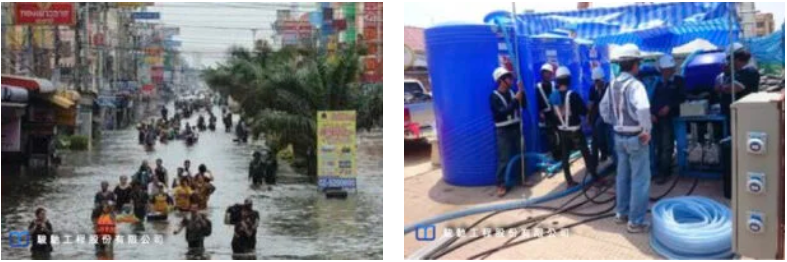

1. 工程背景

泰國首都曼谷地處沉積平原,平均海拔約2m,昭拍耶河(俗稱湄南河)貫穿市區,雨季時常面臨洪水及街道嚴重積水的困擾。近年來政府部門訂定了BMA Flood Protection Tunnel Project,在曼谷市區地下利用潛盾工法建造多處大型排水隧道,以紓解經常性的淹水現象。其中的Bueng Nong bon Drainage Project,因為潛盾機到達井周邊地下各式管線密佈,且無法進行暫時遷移,嚴重影響潛盾機到達鏡面周邊地盤改良作業及工程進度。

2. 解決方案

為解決淺層管線無法遷移的問題,承辦單位召集各界專家討論後,決議先挖掘潛盾到達豎井,再委託國際上具備豐富地盤改良經驗的專業廠商,進行豎井內水平注漿,達到潛盾到達鏡面周邊地層加固、止水效果。

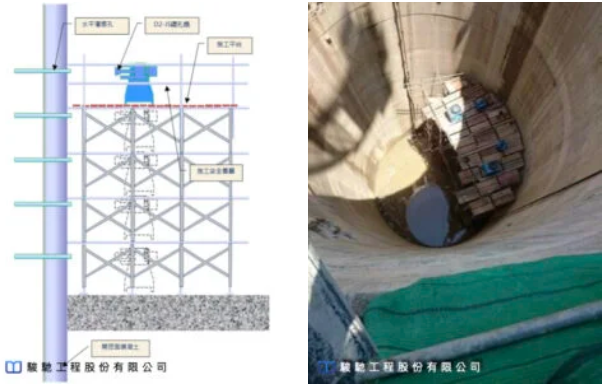

3. 施工設計

本潛盾隧道直徑約5.5m,到達鏡面地質條件為黏土、粉土、細砂互層,為確保潛盾機破鏡時的安全性,經縝密分析後決定進行14m×12m×6m的鏡面近端地盤改良及9.55m×9.05m×3.0m的延伸加固區,採用水泥系及化學系漿材搭配二重管水平逆級複合注漿技術,保障地層穩固且使改良區域平均地層滲透係數不大於1×10-5cm/sec。

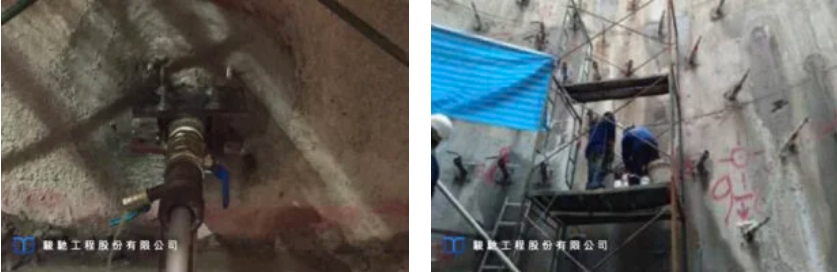

4. 施工過程

因為執行地盤改良區塊夾雜砂層,且砂層可能與本區塊Nong bon Lake水系聯通,存在受壓水層特性。施工時採用多段式施工法,先在不穿透豎井柱體結構的情況下,安裝大型密閉止水箱。等待所有止水箱安裝完成,達到鑽孔灌注期間充分封堵湧水、湧砂功能後,依序利用二重管鑽穿豎井側壁結構,進行水平逆級灌漿作業。

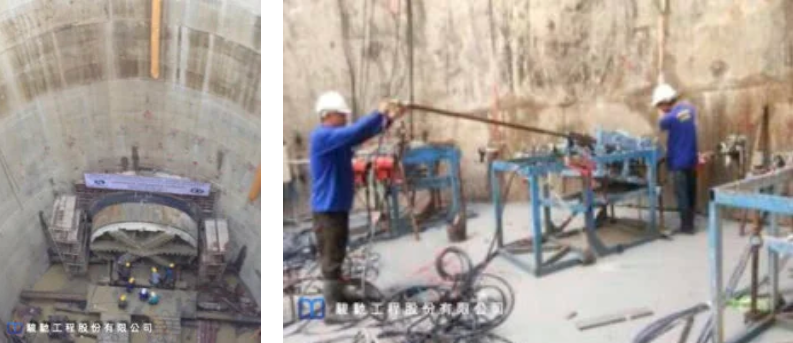

5. 執行成果

依照設計進行注漿工作後,經過地表沉陷監控結果顯示,地表及管線變形量都遠小於安全變形量;經過鏡面後地層透水試驗,改良區域滲透係數均小於1×10-5cm/sec。因為水平注漿技術及防護措施的充分掌握,鏡面破除過程沒有任何湧水、湧砂現象產生,成功達成迴避淺層障礙物影響,潛盾豎井內水平注漿地盤改良工作。
