高精度高程自動監測系統介紹

高精度高程自動監測系統介紹-灌漿抬昇技術最佳的配合設備

1. 開發緣起

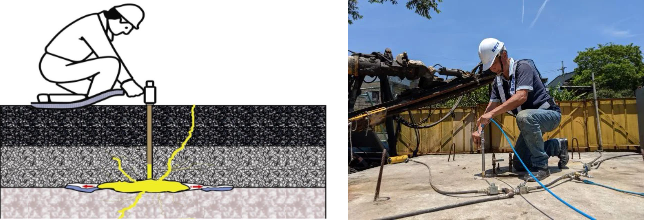

高精度高程自動監測系統 : 運營中的軌道交通、機場跑道、快速道路、工業廠房等,若因為地層掏空或壓密沉陷導致結構版變形,可能造成公共危險、交通癱瘓或生產中斷等嚴重問題。遭逢上述情況時,常需要進行地層加固及結構版頂昇工作。因為民眾交通及工業生產無法中斷,這類地盤改良工作常採用夜間施工方式進行,並須於施工過程精密控制頂昇高程,避免造成原有結構二次傷害。











2. 解決方案

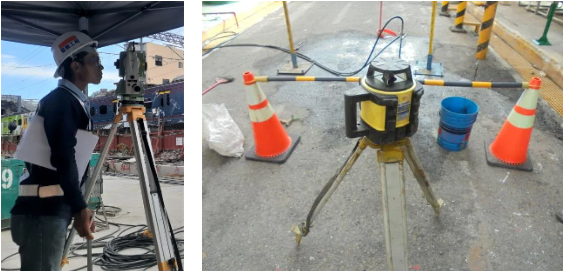

現有高程監控方式多採用雷射水準儀、全站儀等光學設備進行量測,因為這類設備需要專人操作,對於通視條件及光線要求較高,常造成人力需求高、無法全面佈點觀測及反應時間較慢等困擾。針對這類需求,儀器製造商也有開發出利用聯通管原理進行多點式連續觀測的設備,但因為價格高、現場佈置訊號線可能影響灌漿作業等因素無法大量普及。為解決上述困擾,本公司特別擬定,方便移動、無須配置訊號線、現場可即插即用的目標,進行高精度高程自動監測系開發。













3. 系統設計

傳統聯通管式高程監測設備多採用高精度荷重計、位移計、光纖及差壓計等感測器,進行監測點模組內液面變化量測,設備經常搬運遷移容易受損,較適合固定位置監測運用。為配合可靈活移動的地盤改良灌漿監測需求,新開發設備除了保留聯通管架構外,特別運用固定式高精度超音波感測器搭配節點間無線傳輸設計,達到方便設備移動、不需要於現場連接多條電源線及訊號線等優點。

灌漿











4. 開發過程

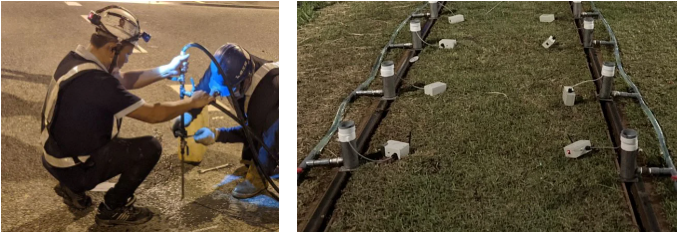

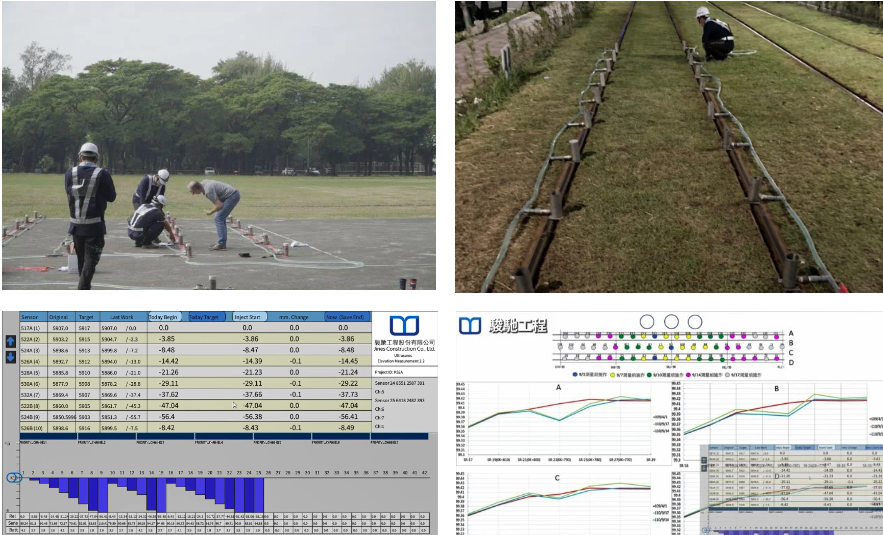

為匹配光學設備可以達到的量測精度,本系統特委託外籍專業顧問引進高精度超音波感測器,搭配近端單晶片處理器及內建韌體程式,將感測器讀取訊號經譯碼、除雜訊及數值運算後,由近端無線傳輸設備發送到接收端進行分析,並呈現於人機介面及同步紀錄各節點物理量。因為採用獨立近端作業系統,為提升其自帶電源使用時間,特採用低功率無線傳輸設計。經實際測試,可在接收端半徑50m以內依照需求於場址內任意佈置,達到即插即用、全面監測的目標。設備開發完成後,經實驗室、測試場及實際工程測試並與光學儀器比對反應行為一致。

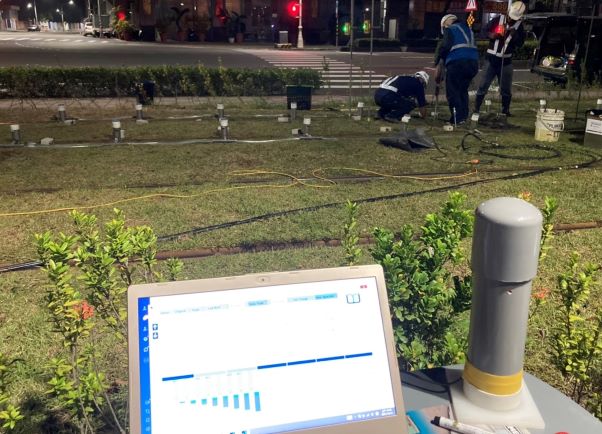

高精度高程自動監測系統











高精度高程自動監測系統









5. 成果應用

道版、機場跑道、高速道路、精密廠房等為避免影響日間交通及常態生產,多採夜間施工搭配速凝型漿材,例如可於30秒內固化,抗壓強度達40MPa以上的非溶劑型剛性樹脂,進行結構版下方頂昇及填充壓實灌漿。因為這類材料固化時間迅速,萬一灌注時高程無法即時監控,可能造成極大的損失與社會問題。透過高精度高程自動監測系統可以達到即時監控目標,避免混凝土面版過度頂昇及異位變形,導致角變量過大造成破壞及軌道變形現象,保障灌漿頂昇工作達到設計規畫要求。高精度高程自動監測系統
