雙環塞灌漿 工法介紹

雙環塞灌漿

1.雙環塞灌漿 工法

雙環塞灌漿 (馬歇爾管/袖閥管/Sleeve Pipe/Double Packer Grouting)是一種可重複灌注、灌注不同漿材的低壓灌注技術。運用安裝於地層中,等間距設有逆止橡膠套(@33.3cm或@50cm)的外灌漿管,搭配可移動位置,並設有上、下環塞可充氣或充水膨脹,封堵外灌漿管區段的內灌漿管,達到可以在任意位置多次灌注不同漿材的功能。主要用於降低地層透水係數、滲水封堵、地盤改良、液化防治、土汙整治等領域。漿材在砂土層中多以滲透方式進入土壤顆粒孔隙,在黏土層或粉土層則常呈現脈狀滲透分布。因為採用低壓滲透進行地盤改良,對於地層擾動性較小,適用範圍廣泛。

雙環塞灌漿

2-1. 環塞灌漿 應用方式

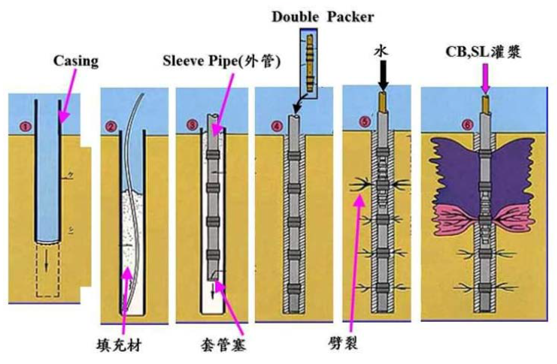

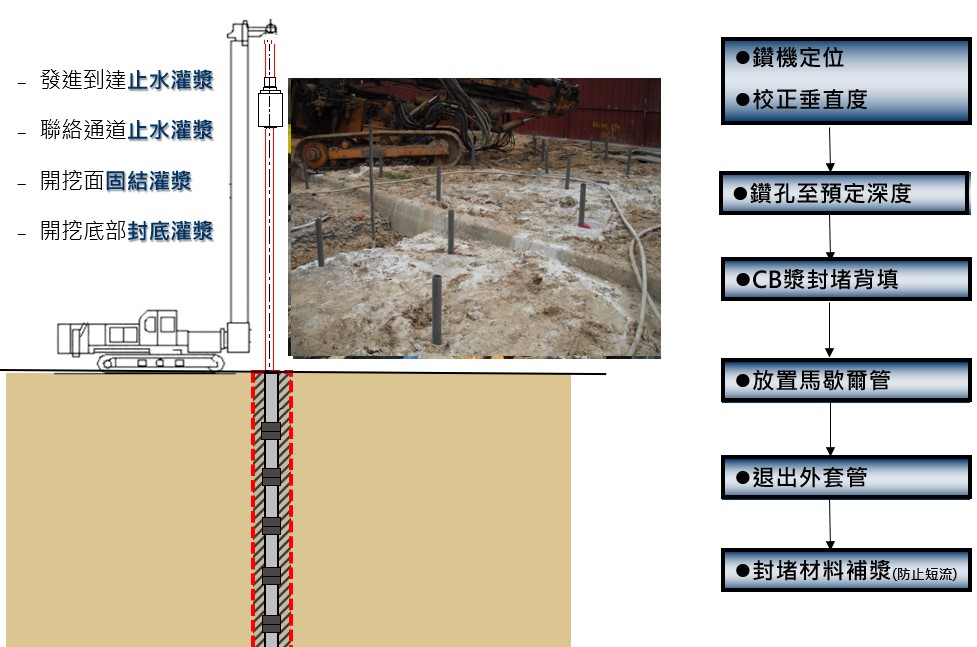

2-2. 環塞灌漿 執行重點

  • 下套管
  • 灌注CB漿(支撐外管)
  • 置入馬歇爾管
  • 拔除套管
  • 補充CB漿(防止短流)
  • 養護(約2~3天)
  • 清水劈裂(防止灌注壓力異常)
  • 置入雙環塞管灌注CB漿(填充孔洞、壓實軟弱帶、地層鹼化)
  • 置入雙環塞管灌注化學漿、超微細水泥、矽溶膠、土汙藥劑等

3. 雙環塞灌漿 優缺點

優點

  • 於導管(馬歇爾管)內進行灌漿,可分層多次灌注。
  • 鑽孔可採用鑽堡施工,改良深度不受限制。
  • 同一位置可依照改良目的灌注不同種類漿材。
  • 導管可依照需求垂直或水平安裝。
  • 灌注壓力低,對於地層及鄰近地下結構擾動性較小。

缺點:

  • 灌漿設備多且體積大,需要較大作業空間。
  • 鑽孔過程容易產生噪音與粉塵, 需搭配特殊設備克服。
  • 鑽孔斷面略大。
  • 須由具備經驗人員操作。

4. 雙環塞灌漿 主要設備

  • 鑽堡或大口徑旋鑽機
  • 發電機
  • 空壓機
  • 灌漿機
  • 高壓水泵
  • 高速拌漿機
  • 慢速拌漿機
  • 分流器
  • 儲料槽
  • 拌漿槽
  • 分流器
  • 雙環塞灌漿器(內灌漿管)
  • 流量計
  • 壓力計

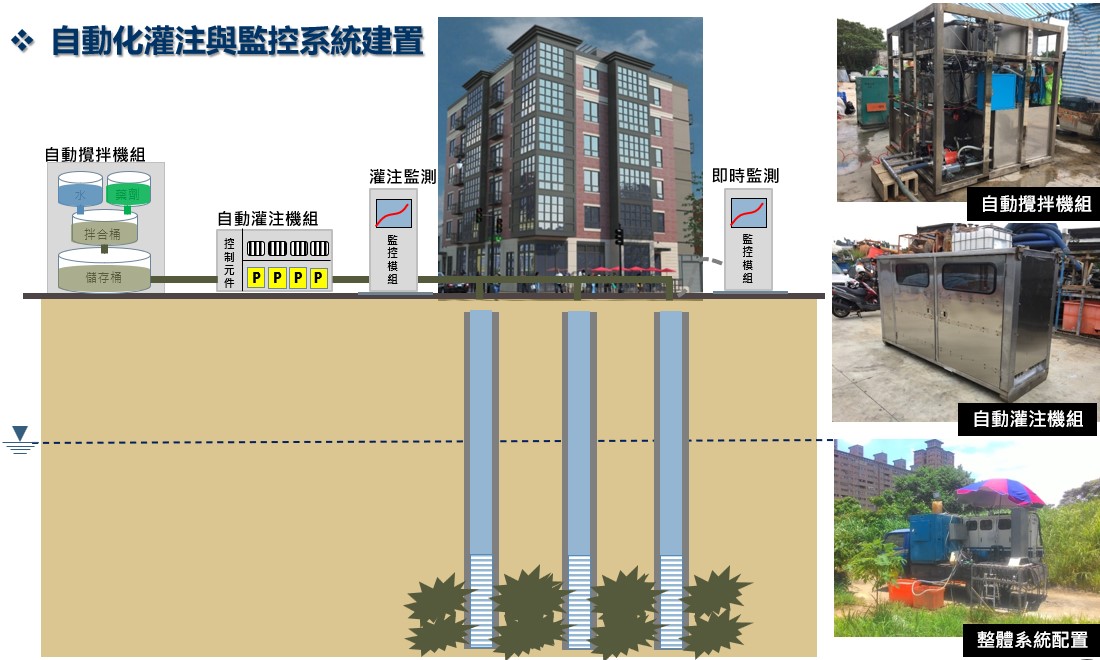

  • 自動記錄設備
  • 透水試驗設備
  • 放樣設備



5. 常用材料

止漏:

  • 超瞬凝SSA化學漿材(長效、固化時間易控制、耐鹽鹼、有機質環境)
  • 瞬凝SSA化學漿材(長效、固化時間易控制、耐鹽鹼、有機質環境)
  • 瞬凝#3水玻璃漿材(短期使用)
  • 超瞬凝FLW水泥系漿材(長效、固化時間易控制、耐鹽鹼、強度高)
  • 瞬凝LW水泥系漿材(短期使用、強度高)

降低地層透水係數:

  • 緩凝SSA化學漿材(長效、耐鹽鹼、有機質環境)
  • 瞬凝#3水玻璃漿材(短期使用)
  • 矽溶膠漿材(一徑式,容易操作)
  • 超微細水泥(長效、強度高)

地盤改良:

  • 水泥漿材(長效、劈裂或脈狀改良、增加強度)
  • 超微細水泥(長效、滲透或脈狀改良、增加強度)
  • CB漿-水泥皂土漿(長效、擠壓式改良、填充空隙、壓實軟弱帶、鹼化地層)
  • 矽溶膠(長效、滲透或脈狀改良、提升地層摩擦力)

液化防治:

  • 緩凝SSA化學漿材(長效、耐鹽鹼、有機質環境)
  • 超微細水泥(長效、耐鹽鹼、有機質環境)

土汙整治:

  • 需依照汙染種類選擇適當灌注材料
  • 水、化學藥劑、金屬粉末、微生物、其他

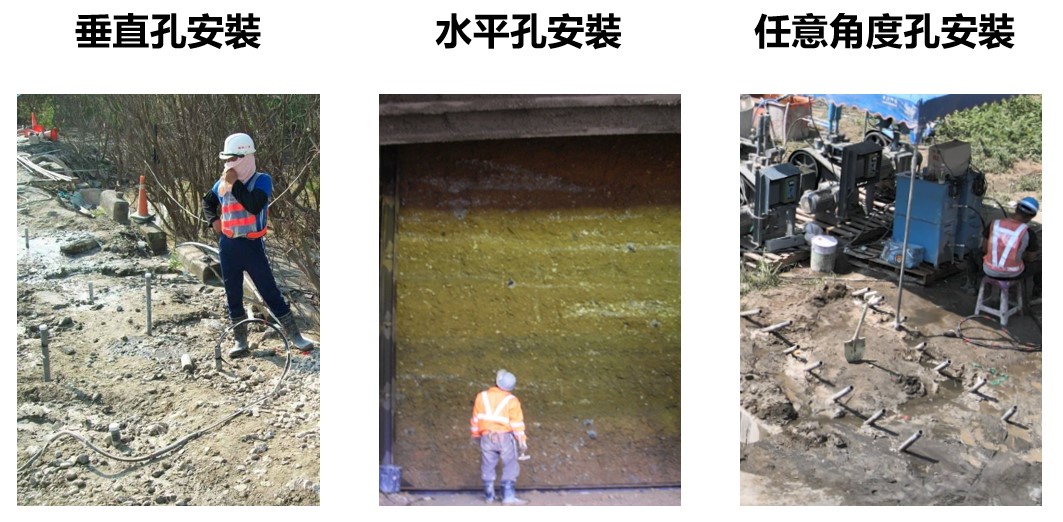

6. 安裝方式

7. 雙環塞灌漿 案例

· 地下電纜潛盾隧道發進、到達井地盤改良

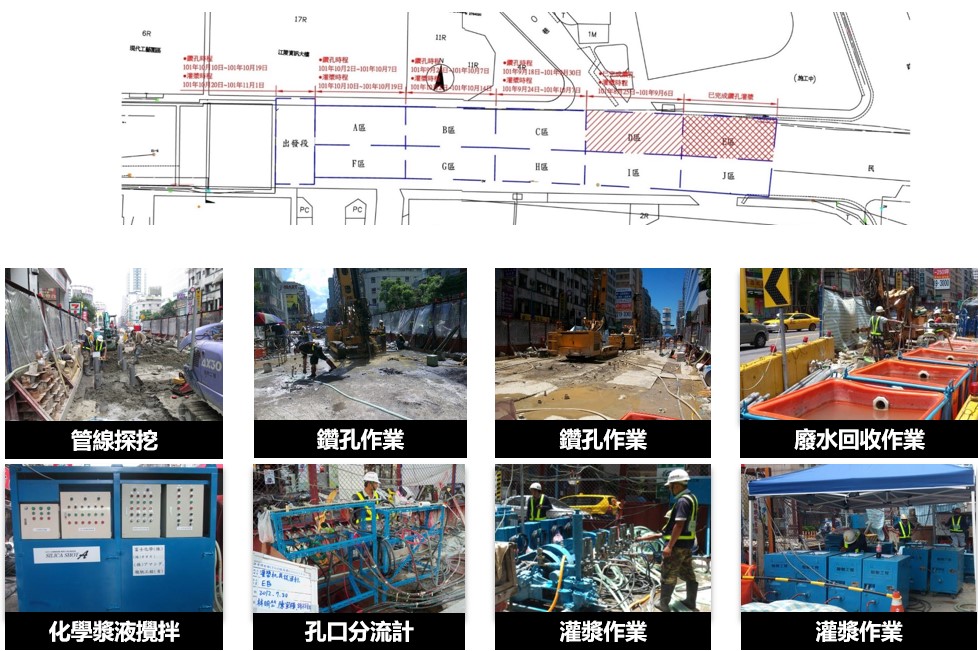

· 捷運隧道發進端與淺覆土段

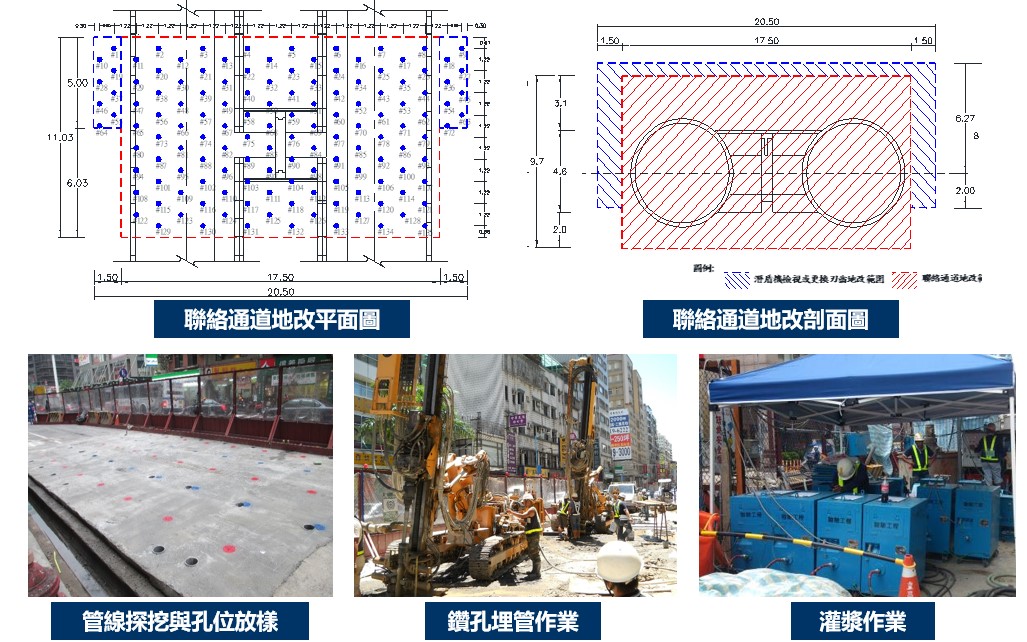

· 捷運隧道聯絡通道地盤改良

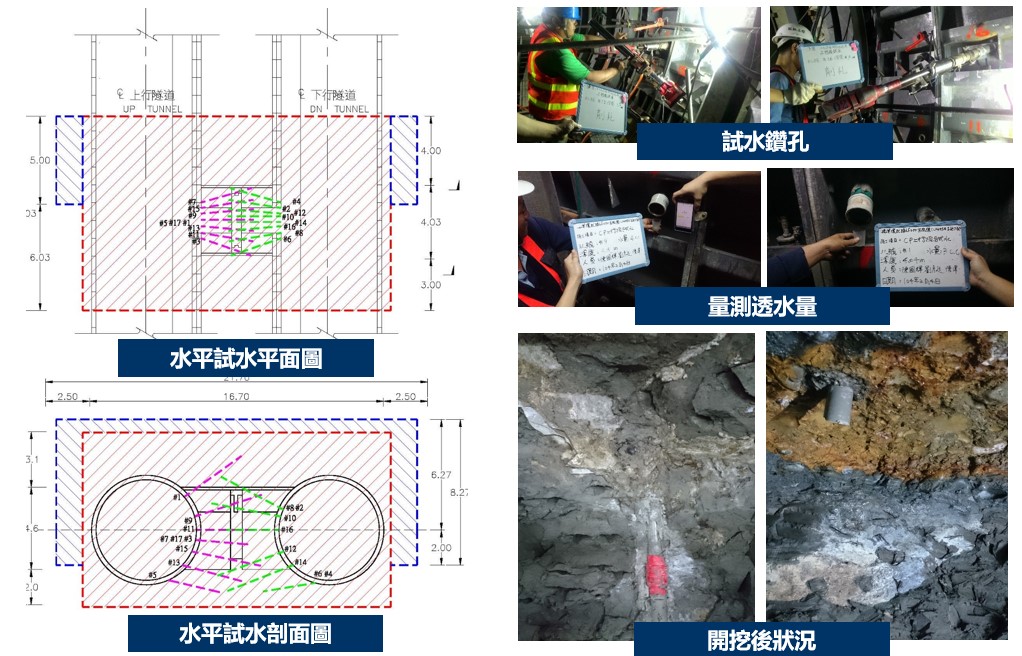

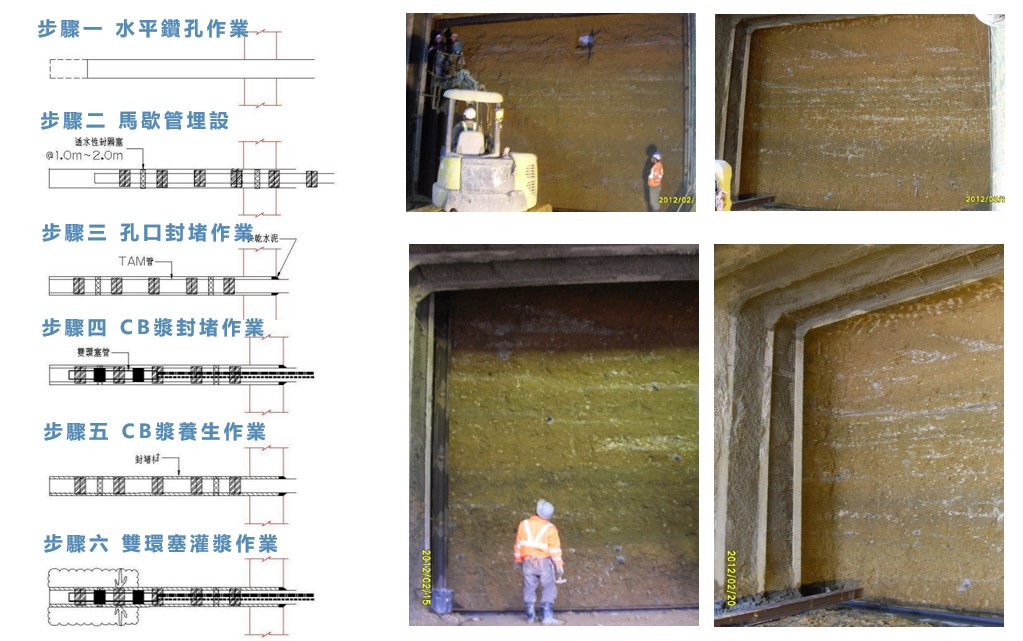

· 捷運與高鐵站連絡通道新建工程水平地盤改良

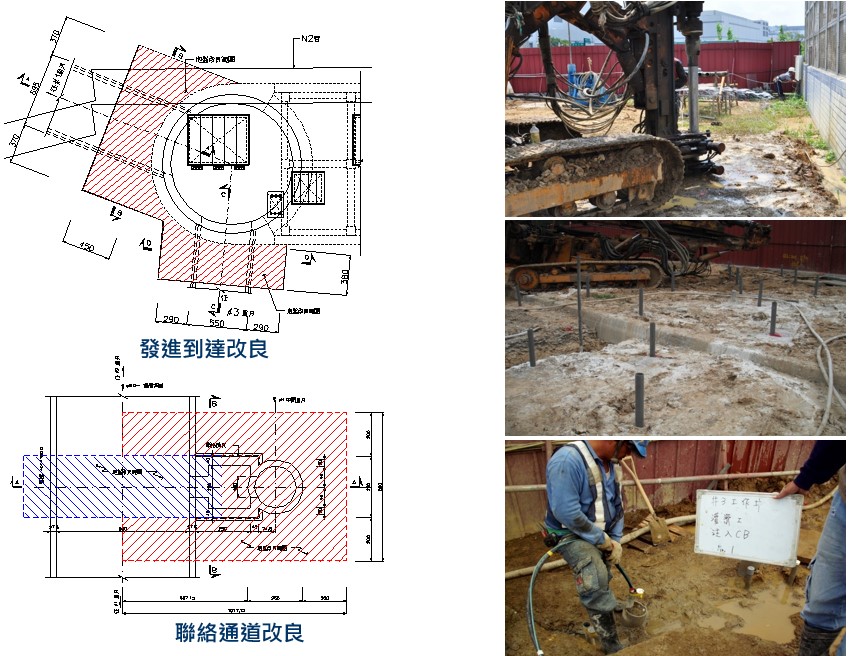

· 潛盾隧道發進、到達及聯絡通道地盤改良

· 公路隧道進洞崩積層改良

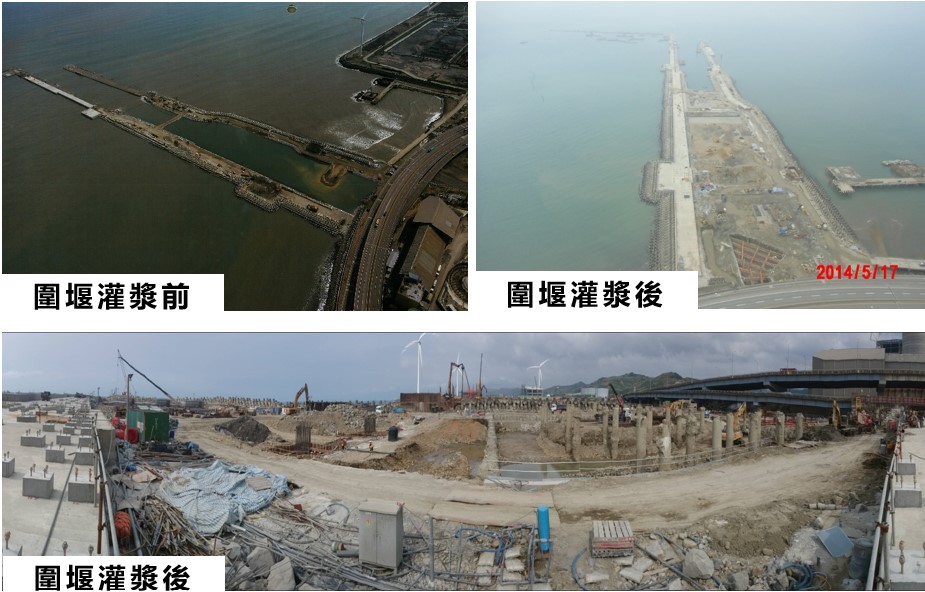

· 濱海拋石圍堰止漏加固

· 液化防治



【注漿目的】

  • 增加承載力。
  • 增加抗剪強度。
  • 提升固結程度。
  • 防止土壤液化。
  • 封堵滲水。
  • 防止或治理水壓力(水浮力)破壞。
  • 治理噴泥漿。
  • 降低孔隙比、增加單位重、降低含水量、提升凝聚力、增加地層側向應力、降低透水係數、填充空隙。

【注漿工法選用】

  • 針對工程條件挑選適合的工法
  • 在適合的工法中挑選有效的工法
  • 在有效的工法中挑選最經濟技術與材料
  • 評估作業時間內是否能夠達到注漿目的
  • 諮詢專業單位意見
