灌漿 : 池體滲漏灌注修復案例分享-既有游泳池損傷調查與修復技術

灌漿既有游泳池損傷調查與修復技術

灌漿 : 池體滲漏灌注修復案例分享-既有游泳池損傷調查與修復技術

1.工程背景

灌漿 : 某大學游泳池於使用一段時間後出現局部龜裂、池水漏失及進水口周邊泥漿流出現象。為盡速恢復游泳池正常使用功能,校方維護單位報請編列預算後,採取徵選服務企劃書方式進行招標,並經評選後擇優委辦專業廠商進行修復工作。灌漿

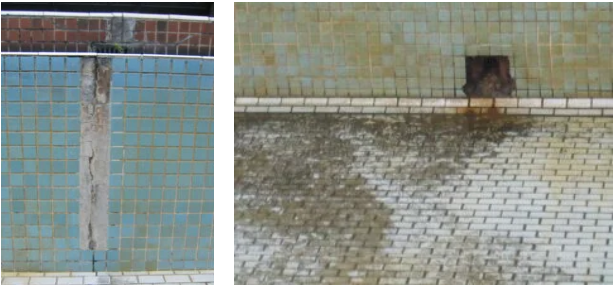

池水漏失 進水口周邊泥漿流出















2.解決方案

因為本工程契約旨在限期處理滲漏水及泥漿流出問題,本公司於承辦本工作後,立即依照合約要求搭配現地勘查結果,進行修復方案規劃,如下:(1)游泳池裂縫分佈及寬度調查;(2)池體水平測量;(3)進水管線及過濾系統調查;(4)修復池體結構裂縫;(5)更換進水管線;(6)透地雷達檢測修復狀況及基底地層探查,並提出基礎加固方案。

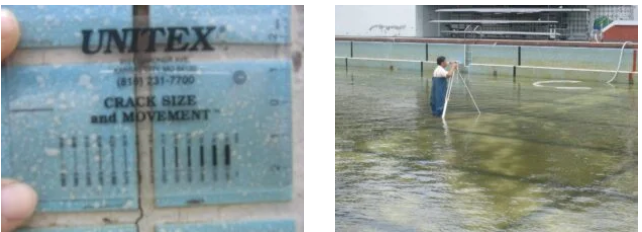

游泳池裂縫分佈及寬度調查 池體水平測量









3.施工設計

根據現場裂縫調查發現,現存裂縫多為平行泳池短向規則性開裂,並無發現剪力裂縫。池體水平測量時則發現,基礎面存在差異沉陷情況,且差異角變量較大位置多集中於平行裂縫兩側,該位置與游泳池基礎二次施工伸縮縫相鄰。綜合上列調查研判,本游泳池發生損傷原因,應為基礎沉陷或上浮導致基版原生弱面開裂及進水管接頭局部脫落漏水所致。

為達到限期內完成池體修復的要求,施工設計採用德國及比利時進口的高抗壓耐久性膨脹及不膨脹彈性聚亞胺樹脂,採用斜角交錯二度灌注方式進行止漏及結構加固處理。此外,因為基礎存在差異沉陷情形,恐存在基底地層掏空或土壤軟化現象,本公司自費追加透地雷達檢測及分析深度,以期提供委託方後續處理的參考。

斜角交錯二度灌注 差異沉陷情況











4.施工過程

根據現場量測結果,水池裂縫寬度約0.1mm~0.7mm,適合採用樹脂灌注方式修復。但因游泳池目前裂隙中充滿積水且未來使用過程將有荷載差異及結構變形,於加固技術及材料選擇時,特採用下列方式實施:

(1)確實清理裂縫中碎屑與髒污

(2)沿裂縫進行45度斜孔交錯設置灌注孔,將樹脂注入位置設於基礎斷面中段後緣

(3)壓力灌注止漏用遇水膨脹聚亞胺樹脂,直到樹脂從排序的下一個灌注孔流出。流出過程必須是水、膨脹後樹脂、未膨脹純樹脂依序流出

(4)於靜置5分鐘以上,15分鐘以內,繼續從原灌注孔注入結構修復用高黏結性不膨脹彈性樹脂,直到下一個灌注孔及裂縫表面樹脂溢出為止

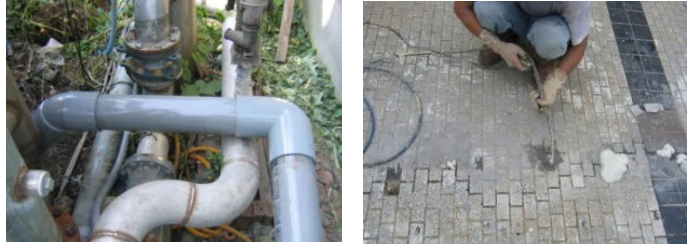

進水管由於深埋於地下且漏水位置不明確,不適合大規模開挖修補。經評估後,決定利用止漏用自膨脹樹脂填充封堵舊有管線及其周邊回填層,並另行配置新管線,以達到永久修復進水管滲漏及周邊泥漿流入情形。於所有工作完成後,利用速凝水泥、樹脂砂漿及輕質混凝土進行各加固及開挖部位填充、修補及表面處理。

確實清理裂縫中碎屑與髒污

灌漿









5.執行成果

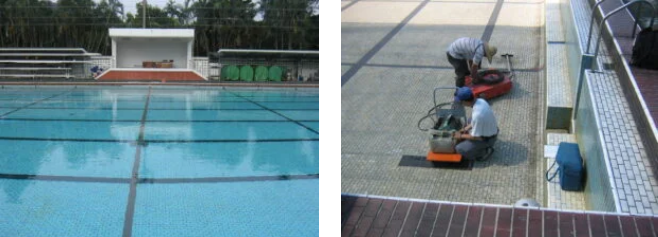

本加固工程因為採用斜角交錯二度灌注方式進行,溢流出的未反應膨脹性樹脂會填入肉眼無法辨識的微小縫隙中,並在迎水面形成阻水層,多重防止滲漏情形再度發生。於各項加固作業完成後,經過透地雷達檢測及反覆注水測試後,均未發生滲漏情形。唯於透地雷達檢測時發現基底地層存在局部土壤掏空及軟化現象,本公司依照契約精神,詳盡提出基礎加固方案交付委託方另案處理。順利於合約限期內完成池體滲漏灌注修復工作。

池體滲漏灌注修復

壓力灌注止漏用遇水膨脹聚亞胺樹脂,直到樹脂從排序的下一個灌注孔流出













撰稿:李明書
