水庫輸水隧道岩層破碎帶隔幕灌漿加固技術-岩層隔幕灌漿加固案例分享

岩層隔幕灌漿加固案例分享

水庫輸水隧道岩層破碎帶隔幕灌漿加固技術-岩層隔幕灌漿加固案例分享

1.工程背景

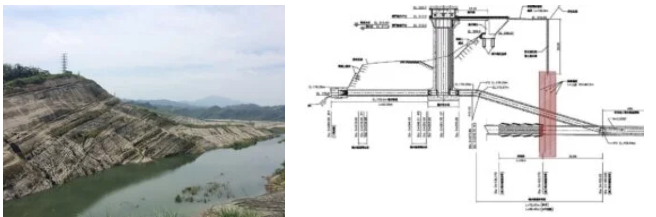

Corvera de Asturias 某水庫增建輸水隧道與既有導水隧道連通,其中斜管段中約有9.5m範圍岩性破碎、節理發達,為保障完工後隧道長期使用安全,設計單位規畫於本區段進行隔幕灌漿加固。因該設計屬於預先規劃,施工方式將視實際情況或委託方指示予以調整。

serón sitios para conocer gente 水庫增建輸水隧道 斜管段中約有9.5m範圍岩性破碎、節理發達









2.解決方案

http://docuformacion.com/?siftifkar=citas-online-llefi%C3%A0&d3c=2a 因為本工程為預先設計項目,依照設計要求,本公司採取以下方案進行本工作:(1)分階段鑽孔進行壓力試水,決定水泥漿材配比;(2)將隔幕灌漿範圍分批次與孔段,採1徑式灌漿工法進行灌注,以確實填充加固範圍內的岩層節理、裂隙和孔洞等形成連續截水隔幕;(3)採用漏程試驗(Lugeon Test/岩盤栓塞試驗)確認各孔段實施灌漿後岩層透水情形;(4)試驗結果大於5 Lugeon孔段補充灌注與檢測,直到符合設計要求。

chat para conocer gente rapido 分階段鑽孔進行壓力試水,決定水泥漿材配比 將隔幕灌漿範圍分批次與孔段











3.施工設計

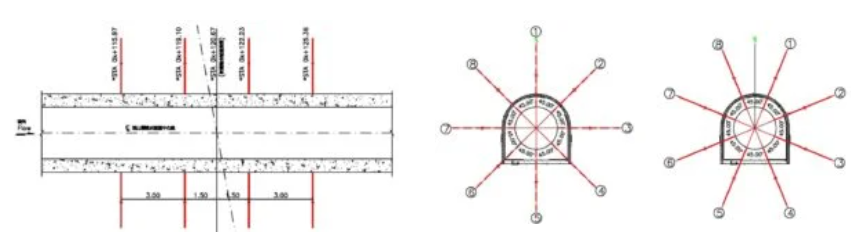

針對長度約9.5m的輸水隧道斜管段,設置4環隔幕灌漿,每環間距3m每環8處灌漿孔,相鄰兩環孔位交錯佈置,每孔深入岩層20m。鑽灌方式採階段灌漿法(Downstage Grouting Method)施作,灌漿深度20m內區隔為4個孔段,每孔段長度5m分階鑽灌施工。採用水泥漿作為灌注材料,漿材配比依照壓力試水結果對比下表決定,但遭遇灌注壓力或灌注量異常時,可依據實際條件酌量增減。

每孔段長度5m分階鑽灌施工 灌漿深度20m內區隔為4個孔段























4.施工過程

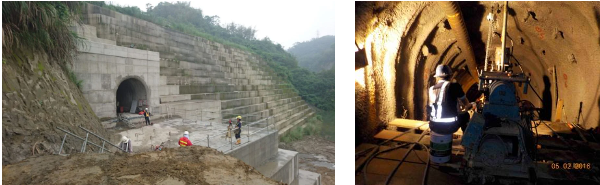

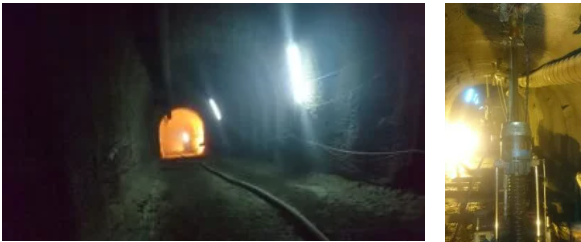

本工程施作地點位於新建輸水隧道斜管段洞道內,隧道僅為支保及一襯混凝土保護,施工過程除了依據實際岩層條件適度調整作業方式外,另需搭設大量施工架及設置嚴謹的安全防護措施,並制定安全應變方案,以確保工作人員安全。工作場域安排時,發電機、拌漿機、泵送機具等大型設備設置於坑口豎井底部,僅鑽孔機及灌漿管延伸至灌注位置,以利靈活調度。

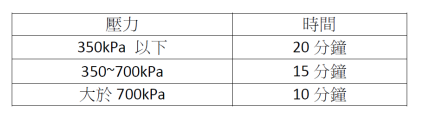

灌注時因為岩層破碎程度差異性略大,水泥漿液配比依據實際條件調整至水灰比0.4~4之間,孔口灌漿壓力不大於2000kPa,並以吃漿量小於1公升的灌注壓力與持續注漿時間,作為該孔段注漿終止控制點。

水泥漿液配比依據實際條件調整至水灰比0.4~4之間,孔口灌漿壓力不大於2000kPa







5.執行成果

灌漿過程一切順利,僅有局部漿液由鄰近灌漿孔、原生裂隙相通處及外部岩層縫隙流出,經由適當封堵後順利完成灌漿作業。於階段性灌漿工作完成後,本公司照會委託方專家進行現地漏程試驗,確認達到隔幕灌漿岩層透水性要求後,將現場交付營造單位進行後續工項。順利完成岩層隔幕灌漿加固工作。











撰稿:李明書
